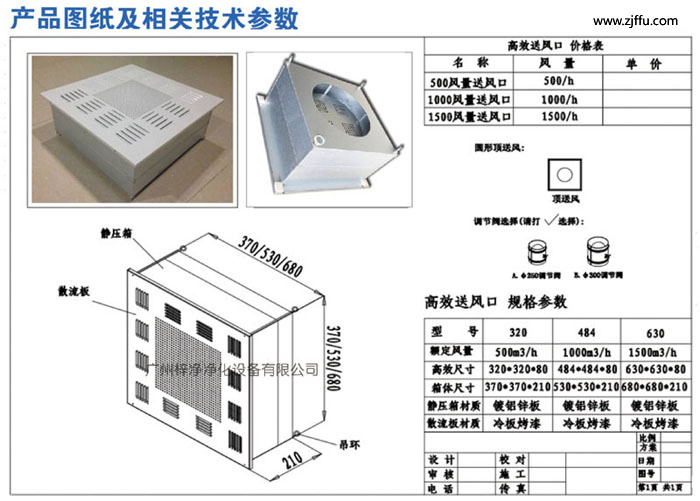

參考更多高效送風口設計圖：高效送風口設計圖

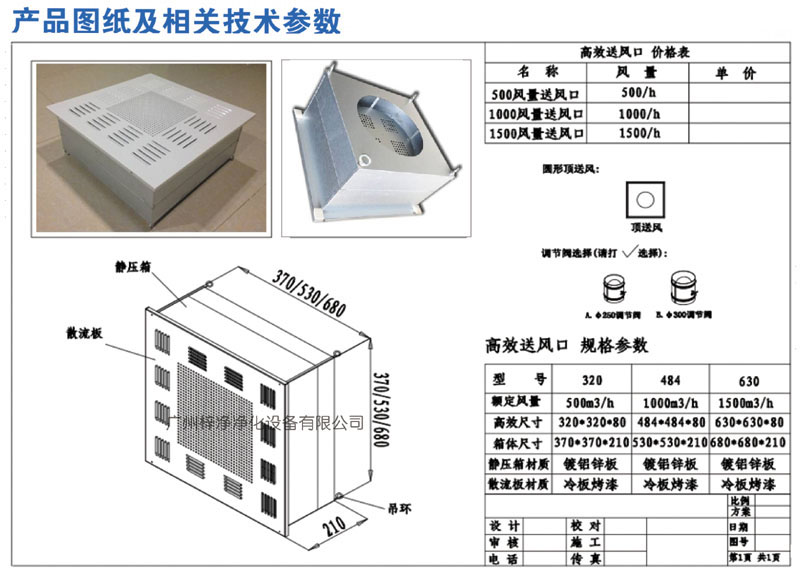

注:此方案圖可供用戶做設計參考用（如上圖：1000風量高效送風口尺寸為530*530*210）。

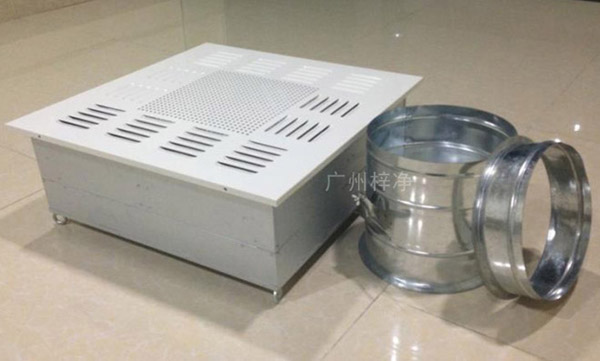

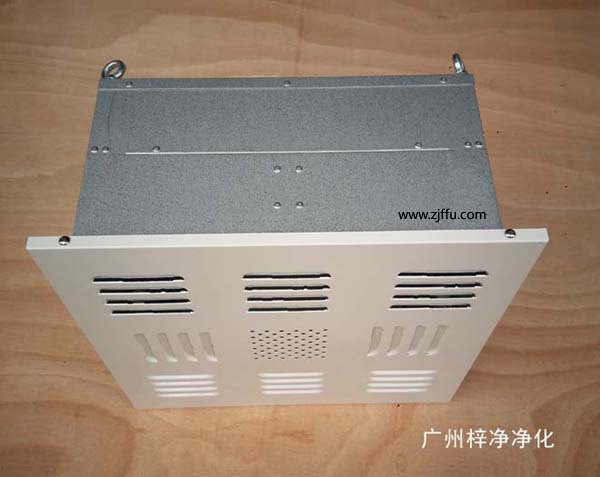

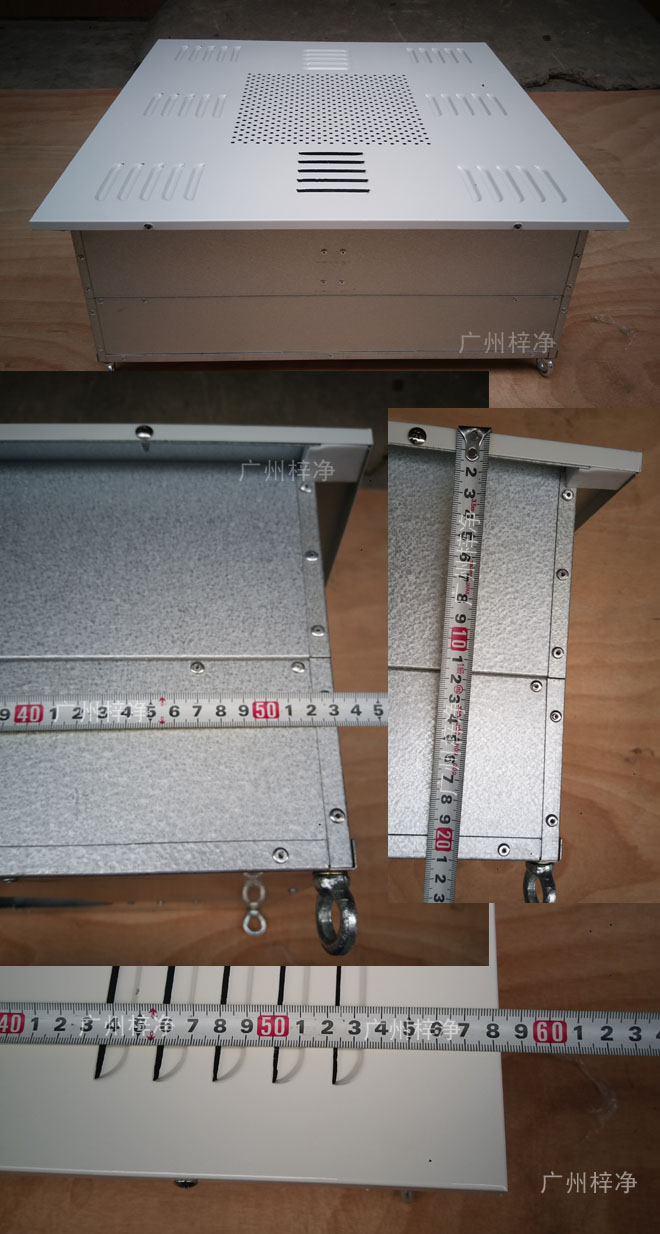

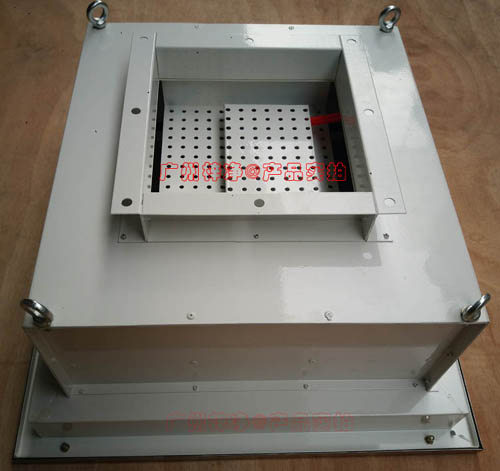

如上圖：1000風量高效送風口圖片及尺寸拍照

1000風量高效送風口構造特點：
1、高效送風口——箱體、散流板、高效過濾器、手動調節閥；

2、箱體材質——鍍鋁鋅板制作；

3、散流板——優質冷軋鋼板烤漆制作，保證氣流噴射速度，防止渦流的產生；

4、送風方式——頂送風和側送風兩種，法蘭口方形和圓形兩種，結構緊湊、密封性可靠,有保溫棉可提供。

1000風量高效送風口適用領域：
可作為末端過濾裝置直接安裝在潔凈室天花吊頂，適用于各種潔凈級別和多種維護結構的潔凈室，可廣泛應用于醫藥、衛生、電子、化工等行業的凈化空調系統。

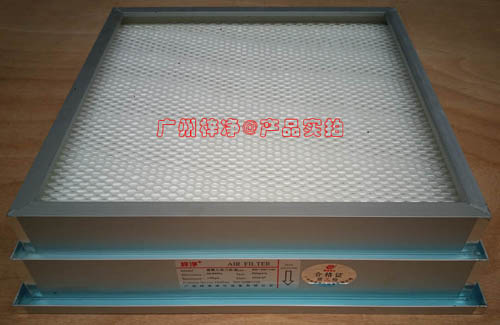

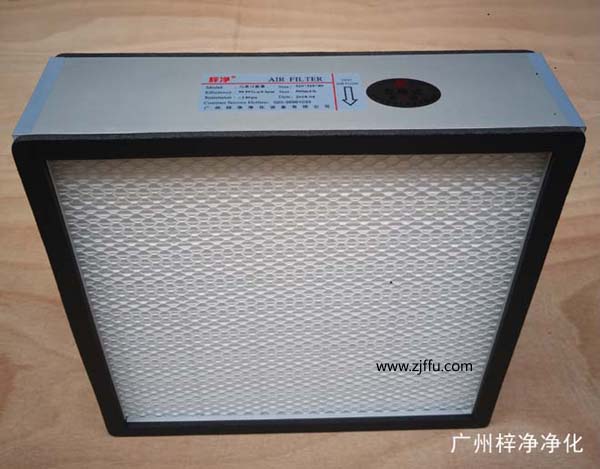

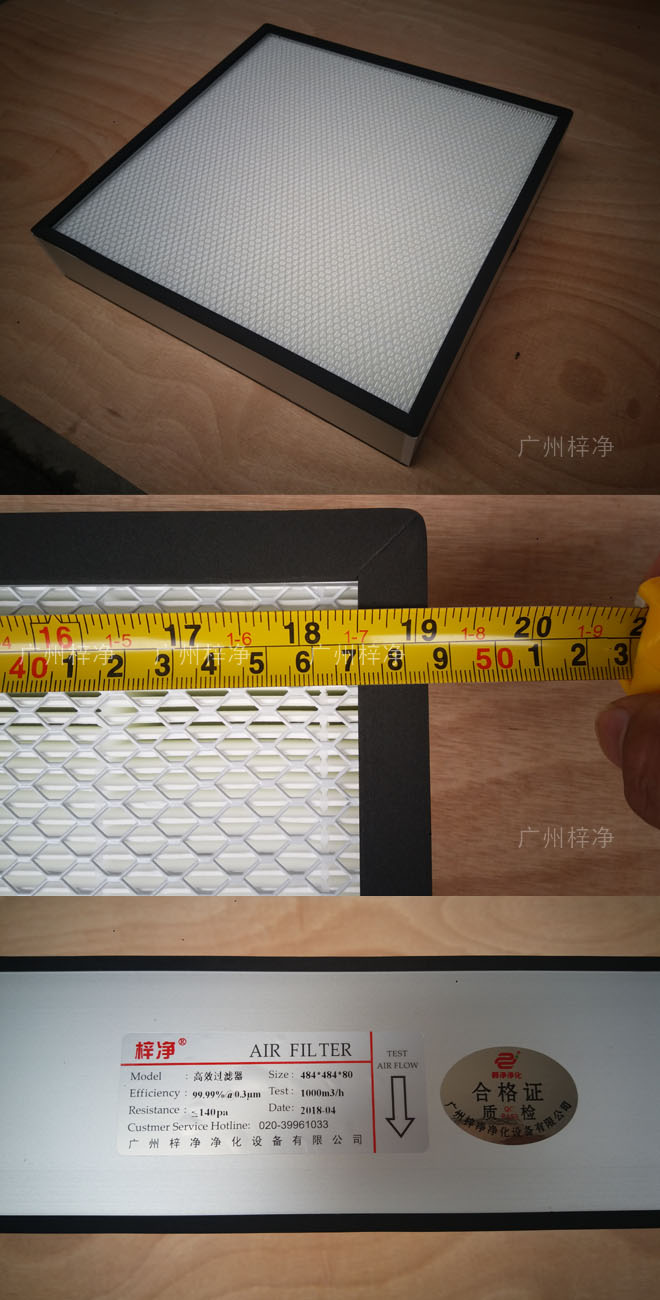

如上圖：1000風量高效送風口高效過濾器尺寸為484*484*80

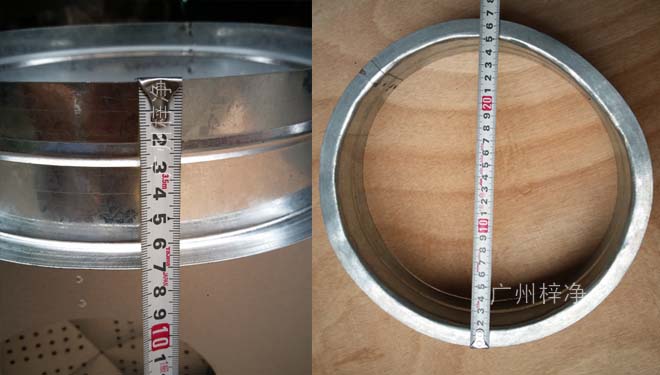

如上圖：1000風量高效送風口法蘭尺寸為250*70

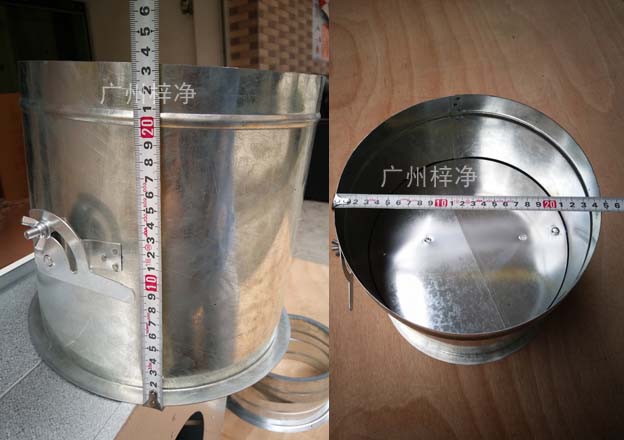

如上圖：1000風量高效送風口手動調節閥尺寸為250*230

1000風量高效送風口安裝注意事項說明：
1、安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。

2、高效送風口安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準準才行還
有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12h以上，再一次清潔處理。

3、高效送風口的安全運輸需嚴格按照生廠家的標志說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。

4、高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有
無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。

5、進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之
間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效送風口。

6、潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。忌高效送風口損壞或涂層破損
不得進行安裝，送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密風處理。

特別說明：以上的六個注意事項我們必須細心遵守稍有不對，是直接影響整個潔凈室潔凈標準。

DOP高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，是滿足凈化要求的關鍵設備，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。DOP高效送風口有靜壓箱，散流板，液槽高效過濾器，和風閥。與風管的接口可為頂接或側接。

DOP高效送風口設計進一步增強其密封性和獨特性。配套使用我司自產的液槽高效過濾器的框架周圍有密封膠槽。

DOP高效送風口在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。

DOP高效送風口產品特點：

1、整體密封設計，從設計上徹底杜絕上下流泄漏的可能。
2、冷軋鋼板焊接，并做打膠密封處理，箱體表面采用靜電噴塑處理，耐腐蝕性強。
3、特殊的風閥調節裝置，在風口底部可方便調節風量。
4、獨特的液槽密封方式，自帶PAO發塵口和濃度取樣口，完全滿足新版GMP-E規范要求。

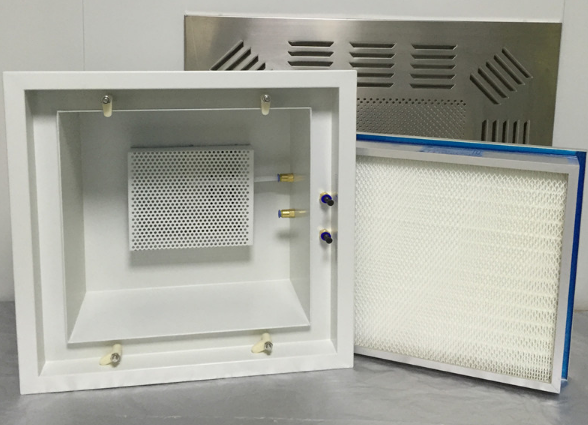

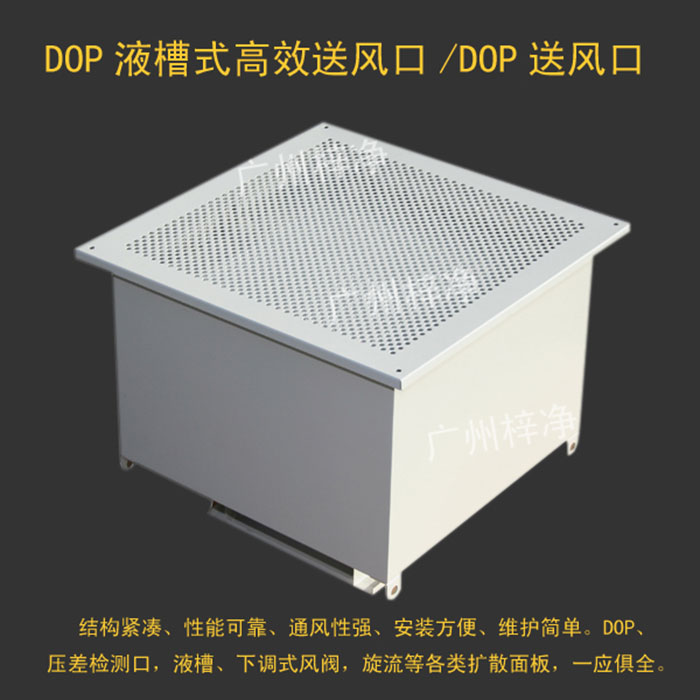

DOP液槽式高效送風口優點：
DOP高效送風口采用刀邊型插入液槽過濾器的果凍膠內實現密封，避免了送風從安裝間隙處泄漏，可一次性的通過DOP發塵的完整性檢測；

DOP高效送風口上安裝兩個DOP接頭，一個發塵，一個檢測，方便用戶在過濾器出風面對單臺過濾器進行DOP發塵檢測和測試高效過濾器的壓差，快拆接頭下接的軟管通到箱體底，這樣可以保證過濾器上游發塵濃度均勻；

DOP高效送風口旋轉式壓塊，方便過濾器的安全、快速更換；DOP高效送風口更換過濾器無泄漏；

DOP高效送風口跟普通送風口一樣，可以做GH320，GH484，GH610,GH630,GH726,GH915,GH968,GH1220,GH945,GH1260等標準型，同時尺寸也可以根據客戶的要求制作。
我司現有的液槽過濾器鋁型材：80，90，150，220，可以配150，220厚度的有隔板高效過濾器，也可以配80厚度的無隔板高效過濾器．按風管的接入位置分為頂部送風和側面送風．其中頂部送風可以在進風口加焊均流板，使箱體內的靜壓更加均勻，同時使過濾器出風面的風速更均勻。

DOP高效送風口箱體材質：
冷軋鋼板靜電噴塑,可以提供不銹鋼或者鋁板材質；
散流板：冷軋鋼板靜電噴塑,可以提供不銹鋼材質；
散流板類型：散流面板,可以提供圓孔板、漩渦擴散板或四路散射板
配備過濾器：液槽式無隔板高效過濾器；
過濾器濾料：超細玻璃纖維；
過濾器效率：H13/H14/U15三種效率可供選擇；
液槽膠：聚亞氨酯膠；
密封膠：阻燃性聚氨酯膠；
分隔物：熱塑性膠；
護面網：噴塑鋼板網。

DOP高效送風口部分過濾器規格尺寸參數：
常規頂接：箱體尺寸:
送風口尺寸375×680×250高效過濾器尺寸:305×610×69額定風量500m3/h；

送風口尺寸680×680×250高效過濾器尺寸:610×610×69額定風量1000m3/h；

送風口尺寸680×985×250高效過濾器尺寸:610×915×69額定風量1500m3/h；

送風口尺寸:680×1290×250高效過濾器尺寸:610×1220×69額定風量2000m3/h；
常規側接

送風口尺寸:375×680×400高效過濾器尺寸:305×610×69額定風量500m3/h；

送風口尺寸:680×680×400 液槽式高效過濾器尺寸:610×610×69額定風量1000m3/h

風口箱體尺寸:680×985×400 高效過濾器尺寸:610×915×69額定風量1500m3/h

送風口箱體尺寸:680×1290×450高效過濾器尺寸:610×1220×69額定風量2000m3/h
旋流頂接

送風口箱體尺寸:520×520×250高效過濾器尺寸:450×450×69額定風量500m3/h

送風口箱體尺寸:680×680×250高效過濾器尺寸:610×610×69額定風量1000m3/h

送風口箱體尺寸:830×830×250高效過濾器尺寸:762×762×69額定風量1500m3/h

送風口箱體尺寸:940×940×250高效過濾器尺寸:870×870×69額定風量2000m3/h
旋流側接

送風口箱體尺寸:520×520×400高效過濾器尺寸:450×450×69額定風量500m3/h

送風口箱體尺寸:680×680×400高效過濾器尺寸:610×610×69額定風量1000m3/h

送風口箱體尺寸:830×830×400 高效過濾器尺寸:762×762×69額定風量1500m3/h

送風口箱體尺寸:940×940×400 高效過濾器尺寸:870×870×69額定風量2000m3/h。

DOP送風口需要注意哪些要求?

DOP送風口采用新技術設計，使氣流分布更合理、箱體結構簡單可靠，外殼采用寶鋼冷軋鋼板制作，表面經噴塑或烤漆處理，防酸防腐蝕，含靜壓箱，散流板，高效過濾器，與風管的接口可以為頂接或側接。送風口均有良好的氣流組織，達到潔凈區減少死區的目的，保證了凈化效果，是用作新建或改造千級至三十萬級別的潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。

確定高效送風口本身及其安裝是否有明顯的滲漏，建議必須在現場對以下幾處進行測試：過濾器的濾材;過濾器的濾材與其框架內部的連接;過濾器框架的密封墊和過濾器組支撐框架之間;支撐框架和墻壁或頂棚之間。

DOP檢漏的材料、儀器有：塵源(PAO溶劑)、TDA-6C氣溶膠發生器、氣溶膠光度計氣溶膠光度計初始化、設定100%、0%參比標準值

按照氣溶膠光度計操作要求進行初始化、設定報警值。將UPSTREAM采樣管與上游采樣口相連，測量上游氣溶膠的濃度。按照氣溶膠發生器操作要求調節發生的氣溶膠濃度，使上游氣溶膠濃度達到10~20ug/mL。

對于HVAC系統中的HEPA, 為使氣溶膠到達HEPA時時的濃度均勻，可將氣溶膠直接從系統風機的負壓一側引入，如要從風管中引入，則應在距HEPA至少10倍風管直徑處引入，并盡量減少拐彎(美國環境科學和技術學會)。一般情況下，保持上游氣溶膠達到要求濃度，且濃度波動在一定范圍即可。對于層流罩、超凈臺上的HEPA，氣溶膠直接從系統風機的負壓一側引入

掃描檢漏卸下HEPA的散流板，對整個濾器面、濾器與邊框之間、邊框與邊框之間以及邊框與靜壓箱之間的密封進行掃描。掃描時采樣頭距濾器面約1英寸(約2.54cm)，掃描速度不超過5cm/s。掃描按直線來回往復地進行，線條間應重疊。檢測過程中，若有聲(即%LEAKAGE(泄漏率)超過0.01%)，表明有泄漏。泄漏處經用硅膠堵漏或緊固以后再進行掃描巡檢。檢查一個過濾器約為5min 左右，在測試的過程中，應經常確認上游氣溶膠的濃度，注意在檢測過程中應帶防護面罩和防護眼罩。

DOP送風口廠家空氣凈化設備產品質量保證：
1、我司出產的”梓凈”牌空氣凈化設備及空氣過濾器產品已獲國內；
2、為滿足客戶對潔凈室的高品質要求，我司生產出廠的每一臺空氣凈化設備都經過我司質檢員的嚴格檢查，符合產品質量標準方可出廠；空氣過濾器都在標準萬級無塵車間內生產、檢測。
3、產品交付驗收完畢后，我司將對貴司及所訂購產品建立獨立的檔案，以便與我司長期的為貴司提供優質、及時的服務。
4、產品包裝：木箱或紙箱包裝；
5、發貨方式：貨運；
6、交貨時間：合同簽訂后我司收到貨款之日起5個工作日內完成生產，3個工作日內到貨；
服務宗旨：
7、公司出產的”梓凈”牌空氣凈化設備及空氣過濾器可提供長期的支持；
8、故障受理：省外48小時，省內24小時；
產品來源：廣州梓凈http://www.gsmoperators.com/轉載請注明來源！

液槽式高效送風口(液槽密封)箱體結構：
箱體主要采用冷軋鋼板已焊接的方式連接，且所有的焊接都經過特殊的膠密封處理，以防止空氣泄漏。散流板以固定螺栓所固定，安裝及拆卸較為方便，更換過濾器時，可直接在天花底部進行操作，而無需拆除天花板系統上的箱體。

液槽密封式高效送風口蝶形風閥：
箱體頂部進風口中裝有蝶形風閥，且在箱體底部的側面用一個旋轉的閥門調節裝置控制，以調節進入潔凈室內的風量。

液槽密封式高效送風口蝶閥調節裝置：
位于箱體底部的蝶閥調節裝置與蝶形風閥之間由一根金屬調節細桿相連?？芍苯訌牡撞啃D此裝置以控制蝶閥，使得調節進入室內的風量變得簡單方便。

液槽密封式高效送風口過濾器壓件：
Astrocel li過濾器的框架通過箱體四周的過濾器壓件所支撐固定，為方便更換過濾器，所有過濾器壓件能自由旋轉。并可防止空氣通過倒行框架泄漏及箱體刀邊滑出過濾器框架膠槽。

液槽式高效送風口(液槽密封)設計：
與液槽密封高效風口配套使用的過濾器的框架周圍有密封膠槽。
在安裝過程中，裝有密封膠槽與箱體四周的刀邊相嵌套形成氣密密封。
且在更換過濾器的過程中密封膠不會黏著在箱體四周的刀邊上。
液槽式高效送風口(液槽密封)參數說明：
液槽密封式高效送風口側進風：HB-484、HB-610，HB-915、HB-1220、HB-1135。
液槽密封式高效送風口頂進風HB-484D、HB-610D、HB-915D、HB-1220D。

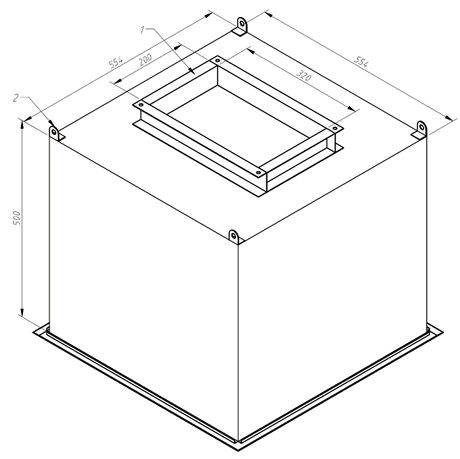

外形尺寸：554×554×540；680×680×520；985×680×470；1290×680×520；1210×600×250。液槽式高效送風口高效過濾器效率99.95%@MPPS。

液槽式高效送風口和百級FFU送風單元在我國的上世紀80～9O年代就已開始技術吸收、開發和應用。但由于種種原因，一直以來，沒有得到全面很廣。
而近年來，新版GMP在藥品生產的核心區(如A級區、A+B區等)， 對空氣凈化的要求明顯提高。同時，這幾年在液槽密封技術中，對新型框架結構的研制開發、對新型液槽密封膠(俗稱果凍膠)的研制和改良，使得液槽式高效送風口的使用量大幅度提高。逐步成為高等級潔凈環境主流的密封方式。

液槽式高效送風口與普通高效送風口，其不同在于過濾器安裝密封方式上。為了使工程項目經理，工程安裝人員(尤其是高效過濾器的安裝人員)盡可能了解和熟悉此類風口和過濾器的特點，避免安裝中由于不熟悉、不了解而造成實際上的泄漏發生。
1 送風口和百級框安裝中必須復查的內容。

送風口箱體泄漏檢查的主要部位有：

(1)箱體外殼四周的焊縫區域，尤其是過濾器出風端箱體的拼縫部位。必須是滿焊或接縫內外打膠處理(我們曾發現焊縫漏水)。

(2)箱體內的密封刀口：四條邊應平直(目測)，而且刀面應基本處于同一個平面上(可用鋁板、有機玻璃板或PVC板檢查)。

(3)刀口與刀口相接的轉角處：焊縫應連續并且經過打磨，不得有焊渣、突瘤、凹坑等出現。

液槽百級框泄漏檢查的主要部位有：
(1) 框架拼接部位(二通、三通和四通)，接頭處的密封是關鍵，也是難點。

(2) 框架整體平整度：首先對整體需要調節平整。其次，經上人等受力后會導致接頭處松動而框架變形，此時需要再次調整。

(3) 經調整后的框架，其所有接縫斷面均需打膠密封(而不僅僅是過濾器的接觸面)。
2 液槽過濾器復檢一般來講，高效過濾器在出廠前都已進行檢漏測試，而且檢測的重點放在過濾紙本身的質量和過濾紙與框架的密封質量。但是由于液槽過濾器的結構方式比較特殊，有時會出現意想不到的情況而造成送風口檢測時的泄漏現象。這一點我們在實際使用中已經發現。因此，很有必要對灌膠和接口密封的工藝要求進行外觀檢查：

液槽密封式高效送風口高效過濾器規格尺寸：
484×484×220；610×610×150；915×610×150；1220×610×150；1135×535×70；
液槽密封式高效送風口額定風量m3/h：500，1000，1100，1500，2000，2500，3000；
液槽密封式高效送風口進風管尺寸A×Bmm：320×200，320×250，500×200，500×250，φ300；
液槽密封式高效送風口風管連接尺寸C×Dmm：370×250，370×300，550×250，550×300，φ300。
液槽密封式高效送風口吊桿間距E×Fmm：494×534，620×680，925×680，1210×680，1160×600。

產品來源：廣州梓凈http://www.gsmoperators.com/轉載請注明來源！

即每小時送入潔凈室的風量為500m3/h。

常用高效送風口分為500m3/h、1000m3/h、1500m3/h、2000m3/h、3000m3/h這幾種。本產品主要介紹一下500風量高效送風口用途、性能、參數、實物圖片展現。

高效送風口氣流分布合理，箱體用優質冷軋薄鋼板烤漆或鍍鋁鋅板制作，結構簡單可靠。它可作為終端高效過濾單元直接置于新建或改建的各級潔凈室頂棚等處。

500風量高效送風口特性說明：

1、外形美觀大方

2、可頂接或側接

3、出風均勻，密封性好

4、采用優質的過濾器，過濾效率可達99.99%＠0.3μm。

500風量高效送風口以下配置可供選擇：

a.不銹鋼高效送風口

b.不銹鋼擴散板

c.圓形風管法蘭接口

d.超薄型無隔板高效送風口

e.其它非標尺寸送風口

高效送風口作用：

為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。

高效送風口安裝時必須要注意幾點要求：

1、模塊化設計，經陽極化處理的輕質鋁型材結構，密封性高，裝配方便快速，模塊間接合處采取特殊的尼龍插件連接，保證了各模塊裝配的完全平行；

2、在安裝高效送風口時，暖通工人，對產品很了解，一般靜壓箱材料為鋁材，有側面或頂部兩種接口型式供選擇，也可采用側面矩形管連接；

3、高效送風口需要夾固裝置；

4、高效送風口壓差測孔，以便現場測試；

5、高效送風口外框為陽極化處理的鋁型材，并帶雙層保護網。如果過濾器報廢后需要燃燒處理的話，亦可提供不帶保護網的木質框(MDF)；

6、高效送風口Φ4孔徑不銹鋼孔板散流器，帶固定裝置，以便于拆卸及過濾器維護和各模塊清潔。

7、高效送風口可根據用戶要求，可提供長度為3m的經陽極化處理的鋁質卡軌，以便外部裝飾框插入模塊的凹槽內。

8、高效送風口吊頂無需特殊的框架即可方便地在現場進行安裝，模塊可以通過上面提到的插件裝配，并通過吊鉤懸掛安裝到吊頂上，插件可輕松地插入相應的模塊凹槽內。

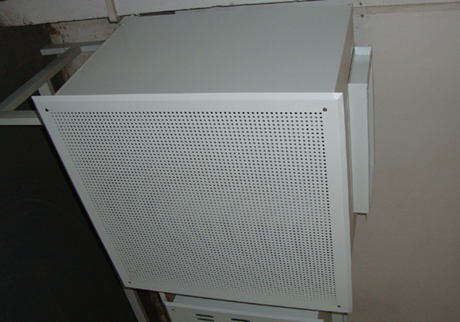

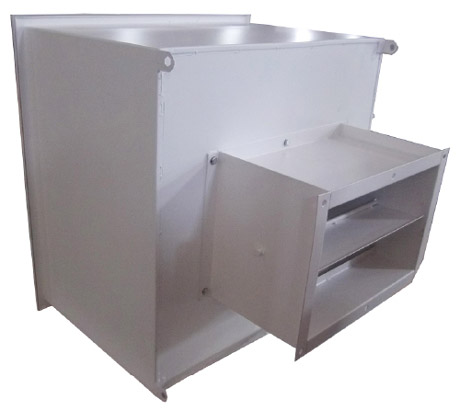

側送風高效送風口

高效送風口構造特點：

高效送風口——箱體、散流板、高效過濾器、手動調節閥；
箱體材質——冷軋鋼板烤漆或不銹鋼制作；
散流板——保證氣流噴射速度，防止渦流的產生；
送風方式——法蘭口方形和圓形兩種，結構緊湊、密封性可靠,有保溫棉可提供。
適用領域：適用于各種級別、多種屋頂結構的非均流潔凈室。
貼心訂制：根據任意需求，為您量身訂造貼心產品。

頂送風高效送風口

高效送風口為千級、萬級、十萬級凈化空調系統較為理想的終端過濾裝置，可廣泛于醫藥、衛生、電子、化工等行業的凈化空調系統。高效送風口是用作改造和新建1000-300000級各級潔凈室的終端過濾裝置，是滿足凈化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。

高效送風口頂送風方案圖

高效送風口分類：
>>高效送風口從送風方式上分為頂送風和側送風兩種。

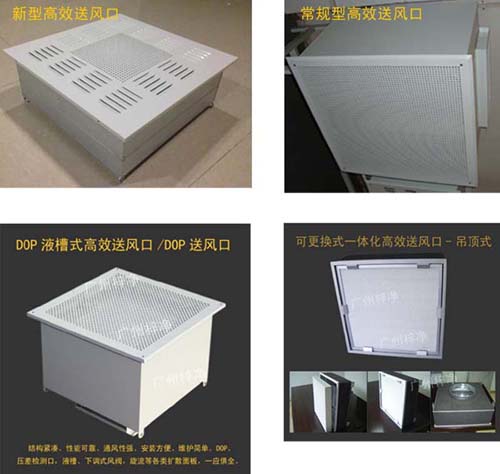

>>高效送風口從結構上分為普通高效送風口,DOP高效送風口,一體化高效送風口,超薄高效送風口。

高效過濾送風口特性：
1、進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。
2、 具有通用性強、施工簡便、投資少等優點；
3、 保證氣流的噴射速度,防止渦流的產生；

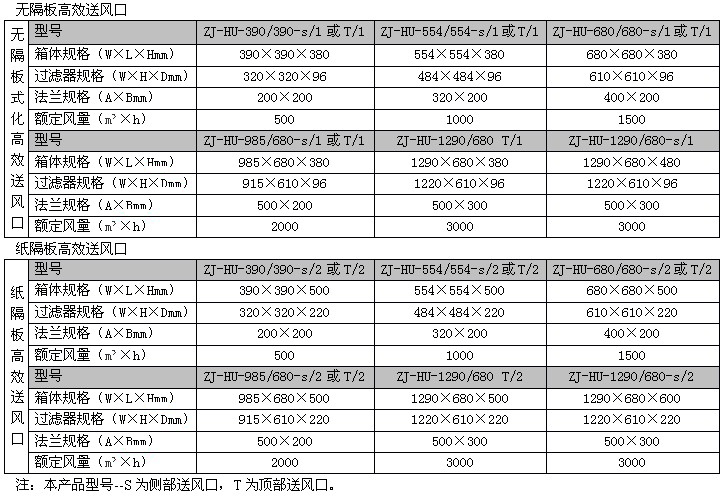

梓凈高效送風口標準技術參數

高效送風口安裝的注意事項：
1，安裝前首先重要一點，高效送風口的尺寸效率要求，必須符合潔凈室現場設計要求和客戶應用標準。
2，高效送風口安裝前需要清理清洗好產品和對潔凈室全方位的清掃清潔，如凈化空調系統中的灰塵，應進行清掃清除，需達到清潔要求標準準才行還有夾層或吊頂內也需要清潔，再次凈化空調系統必須試運轉連續運轉12h以上，再一次清潔處理。
3．高效送風口的安全運輸需嚴格按照生廠家的標志說明方向等放，在運輸過種程需輕拿輕放切忌劇烈振動和碰撞。
4，高效送風口安裝前，需現場對送風口包裝進行外觀檢查，內容包括濾紙、密封膠和框架有無損壞；邊長、對角線和厚度尺寸是否符合要求；框架有無毛刺和銹斑（金屬框）；有無產品合格證，技術性能是否符合設計要求。
5，進行高效送風口檢漏，檢查和檢漏是否合格，安裝時應根據各臺送風口的阻力大小進行合理調配，對于單向流，同一風口或送風面上的各過濾器之間，每臺額定阻力和各臺平均阻力相差應小于5%。潔凈度級別等于和高于100級潔凈室的高效送風口。
6，潔凈室內需要安裝高效送風口的風口翻邊和吊頂板之間的接縫施行密封墊處理，記住有裂縫的地方必須嚴格處理好。忌高效送風口損壞或涂層破損不得進行安裝，送風口安裝和風管必須嚴格連接好，開口端用塑料薄膜和膠帶加固密風處理。以上的七個注意事項我們必須細心遵守稍有不對，是直接影響整個潔凈室潔凈標準。
友情提示；企業購買需要選對整個產品設計生產安裝實力的凈化設備生產廠家。
